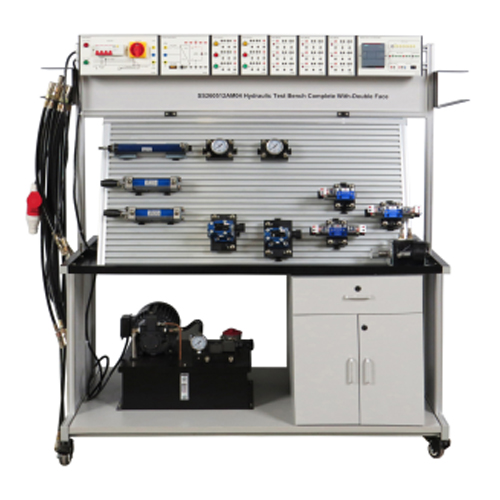

Banco de pruebas hidráulicas, que incluye un banco de entrenamiento de doble cara; equipo de formación profesional para enseñanza hidráulica.
Artículo No.: ZMH2107B
Banco de pruebas hidráulico ZMH2107B, que incluye un banco de entrenamiento didáctico de doble cara; equipo de formación profesional para el aprendizaje de sistemas hidráulicos.
Banco de pruebas hidráulico ZMH2107B, que incluye un banco de entrenamiento didáctico de doble cara; equipo de formación profesional para el aprendizaje de sistemas hidráulicos.
1. Introducción al producto
1.1 Descripción del producto
Mediante este equipo de formación, los estudiantes pueden dominar la estructura de los componentes hidráulicos, la teoría de control de circuitos hidráulicos y el diseño de dichos circuitos, además de adquirir habilidades prácticas en el manejo de sistemas hidráulicos.
Este equipo es flexible, lo que permite a los estudiantes diseñar sus propios circuitos hidráulicos.
1.2 Características del producto
Compatible con todos los componentes hidráulicos de uso común: cada componente hidráulico cuenta con una placa de montaje que permite colocarlo de forma sencilla y libre sobre el panel (fabricado en aleación de aluminio y provisto de ranuras en «T»). Las conexiones hidráulicas emplean acoplamientos rápidos, lo que facilita el montaje y desmontaje sin fugas. Este equipo de formación práctica permite realizar experimentos sobre circuitos de control hidráulico y sus aplicaciones básicas. Asimismo, los componentes pueden integrarse entre sí para llevar a cabo experimentos de control electrohidráulico. 2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación eléctrica Sistema trifásico de cinco hilos, CA 380 V/50 Hz
Condiciones de funcionamiento Temperatura ambiente: -10 ℃ a +40 ℃; humedad relativa < 85 % (a 25 ℃)
2.2 Parámetros físicos del equipo
Dimensiones 1480 mm × 800 mm × 1680 mm
Peso ≤ 400 kg
3. Introducción al producto
3.1 Componentes principales del producto
N.º Nombre Cantidad
1 Módulo de alimentación 1
2 Módulo de alimentación de 24 V 1
3 Módulo de pulsadores (con indicador luminoso) 2
4 Módulo de relés 3
5 Unidad PLC 1
6 Componentes hidráulicos 11
7 Central hidráulica 1
3.2 Accesorios del producto
N.º Nombre Cantidad
1 Manguera hidráulica (1,5 m) 2
2 Manguera hidráulica (0,6 m) 4
3 Manguera hidráulica (1 m) 9
4 Válvulas y piezas en T 10
5 Cable de red (1,5 m) 1
6 Cable de conexión eléctrica de seguridad de 2 mm (100 cm, rojo) 5
7 Cable de conexión eléctrica de seguridad de 2 mm (100 cm, negro) 5
8 Cable de conexión eléctrica de seguridad de 2 mm (100 cm, amarillo) 5
9 Cable de conexión eléctrica de seguridad de 2 mm (100 cm, verde) 10
10 Cable de conexión eléctrica de seguridad de 2 mm (50 cm, negro) 5
11 Cable de conexión eléctrica de seguridad de 2 mm (50 cm, rojo) 5
12 Cable de conexión eléctrica de seguridad de 2 mm (50 cm, amarillo) 5
13 Fusible (3 A, 5×20) 5
14 Cable de conexión eléctrica de seguridad de 4 mm (25 cm, amarillo) 1
15 Cable de conexión eléctrica de seguridad de 4 mm (25 cm, azul) 1
16 Cable de conexión eléctrica de seguridad de 4 mm (25 cm, bicolor) 1
4. Lista Experimentos didácticos sobre productos
(1) Experimento con válvula de control direccional de 4 vías y 2 posiciones, de solenoide simple
(2) Experimento con válvula de control direccional de 4 vías y 3 posiciones, de doble solenoide
(3) Experimento con válvula de control direccional de 4 vías y 2 posiciones
(4) Experimento con válvula de alivio operada por piloto
