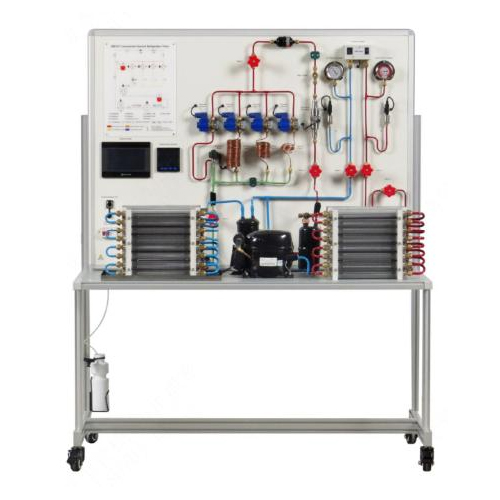

SR261010SB02 Banco de trabajo de refrigeración para entrenadores de refrigeración de expansión paralelaObjetivo: Entrenador educativo de refrigeración con configuraciones de válvulas de expansión en paralelo, diagnóstico de fallas y adquisición de datos.
Compresor: Mínimo 1/2 HP, 220 V/1 fase/50 Hz, alternativo. Refrigerante: R-134a, R-22 y cualquier otro HCFC.
Condensador: Enfriado por aire. Se indica la potencia del motor del ventilador.
Evaporador: Enfriado por aire, con una cámara de observación aislada de volumen interno mínimo de 0,06 m³, equipado con compuertas delanteras y traseras.
Válvulas de expansión: Mínimo DOS dispositivos de expansión intercambiables, uno de ellos de tubo capilar.
Se recomienda un tercer dispositivo (termostático o automático).
Válvulas solenoides: Válvula o válvulas solenoides adecuadas a la configuración del circuito, con la potencia nominal para el refrigerante y la presión de operación. Se indica la cantidad, el tamaño y el tipo de conexión.
Mirilla: De tipo soldado o con tuerca.
Simulación de fallos: Al menos 6 escenarios de fallo, implementados mediante interruptor, válvula o software, con indicación de fallo.
Los escenarios se detallan a continuación.
Panel de control: Interruptor automático de 15 A; interruptor magnético DC24V/9A; relé térmico 9-12A; vatímetro digital; temporizadores;
pulsadores; lámparas indicadoras (R/G/Y/W).
Tarjeta de datos: Los puntos de medición deben cubrir, entre otros, la succión y descarga del compresor,
la entrada y salida del condensador, la entrada y salida del dispositivo de expansión, la salida del evaporador y la temperatura ambiente.
El número de puntos de medición en la tarjeta de datos debe cubrir, entre otros, la succión y descarga del compresor,
y se debe indicar el tipo y la ubicación de los sensores.
Interfaz: Red cableada o interfaz USB a un PC host.
Un módulo microcontrolador extraíble es recomendable, pero no obligatorio.
Software: Diagrama de Mollier; diagrama P-I con autodiagnóstico y guardado de datos; control de red. Compatible con Windows 10/11
Aplicación para tablet: Monitorización remota mediante aplicación para tablet (Android/iOS)
