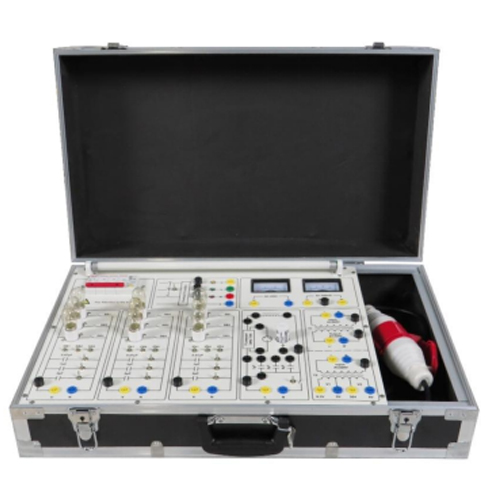

ZE1113 Cuadro de experimentación para electricistas Equipo de enseñanza vocacional Kit de capacitación educativa Equipo didáctico
1. Información general
El cuadro de experimentos electrotécnicos se encuentra principalmente en experimentos eléctricos de alta tensión "electrotécnicos" y "principio de circuito", como el circuito de CA monofásico, el circuito trifásico, el experimento de circuito de lámpara fluorescente.
Este caso de experimento incluye unidades de módulos y un panel de biblioteca de componentes de forma combinada, todos están hechos de una toma de seguridad estándar europea y el experimento de cable, el cable es conveniente, el contacto confiable y la larga vida útil, alta eficiencia, previenen efectivamente el riesgo de descarga eléctrica.
Experimentos en el panel frontal con símbolos de elementos y parámetros principales para la identificación del estudiante. La estructura de la caja visual en el experimento es compacta y práctica, segura y confiable, aumenta efectivamente la capacidad de inicio, el mantenimiento fácil y la forma sencilla del alumno.
El equipo de enseñanza técnica de la caja de entrenamiento de la electrónica analógica del capacitador de circuitos digitales puede cumplir con todos los tipos de electricistas de alto nivel en una escuela secundaria y en los experimentos típicos de las escuelas técnicas técnicas.
2. Detalle técnico de la papá.
(1) Fuente de alimentación: trifásica 220 v + 10%, 50 hz
(2) Inductancia de acoplamiento de una pareja.
(3) Transformador monofásico, relación de transformador de 36 a 220 v, 50 w
(4) Unidad de faro trifásico de carga, cada fase se puede insertar en la bombilla 3 de 15 w solamente.
(5) Capacidad de carga trifásica, 0.47uf / 400V, luf / 400V, 2uf / 400V cada tipo con 3 unidades
(6) Solo interruptor trifásico l.
(7) Conjunto de componentes: hay un portafusibles 3, un balasto (20 w) l solo, solo, la resistencia de arranque, luf, 2uf, 4uf elemento capacitor y así sucesivamente.
Puntero tipo voltímetro de cabeza l
(8) Cabezal medidor de corriente tipo puntero l.
(9) El disyuntor de circuito trifásico de cuatro cables es una pieza para elegir y comprar, que el usuario seleccionó de acuerdo con las circunstancias específicas.
3. datos técnicos
(1) Potencia de entrada: sistema monofásico de tres cables 220V ± 10%, 50 / 60Hz
(2) Dimensión: 550mm × 500mm × 400mm
(3) Capacidad de la máquina: <1.2 KVA
(4) Peso: <20kg
(5) Condiciones de trabajo: temperatura - 10 ℃ ~ + 40
humedad relativa <85% (25)
