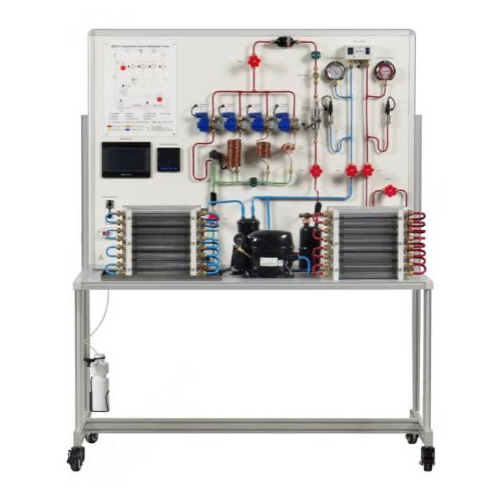

Entrenador básico de refrigeración, banco de trabajo para laboratorio escolar educativo, equipo de formación profesional en refrigeración.
Artículo No.: SR261010SB04
SR261010SB04 Entrenador básico de refrigeración, banco de trabajo para laboratorio escolar educativo, equipo de formación profesional en refrigeración.
SR261010SB04 Entrenador básico de refrigeración, banco de trabajo para laboratorio escolar educativo, equipo de formación profesional en refrigeración.Objetivo: Simulador fundamental del ciclo de refrigeración que permite la observación directa del cambio de fase del refrigerante.
Compresor: Mínimo 1/2 HP, 220 V / monofásico / 50 Hz, alternativo. Refrigerante R-134a, R-22 y cualquier otro HCFC.
Condensador: Enfriado por aire. El proceso de condensación es observable por el alumno mediante una sección de tubería o recipiente transparente, un intercambiador de calor con cuerpo de vidrio, una ventana de observación o un visor en la salida del condensador.
Se especifican los medios de observación y la potencia del motor del ventilador.
Evaporador: Enfriado por aire. El proceso de evaporación es observable por el alumno mediante los mismos medios que el condensador.
Se especifican los medios de observación y la potencia del motor del ventilador. Tubería transparente: Soporte de tubería transparente para observar el cambio de fase del refrigerante tanto en el condensador como en el evaporador.
Receptor y separador: ambos transparentes o con mirilla, con capacidad para la presión de funcionamiento y provistos de una protección contra roturas.
Válvula de expansión: de 3/8" con fijación mediante tuerca o soldada; ajustable.
Módulo gráfico: Un panel gráfico o de simulación y un panel de control, de aluminio anodizado o acero con recubrimiento en polvo.
El panel gráfico deberá incluir un esquema completo del circuito de refrigeración con todos los componentes identificados, legible a una distancia de visualización de 2 metros, y los componentes físicos montados sobre o junto a sus posiciones en el esquema. Dimensiones del panel indicadas.
Termómetros digitales: Temperatura indicada en al menos 6 puntos, mediante controladores digitales montados en el panel, un indicador digital multicanal, el software principal o cualquier combinación de estos.
Al menos 2 de los puntos serán puntos de ajuste controlables.
Panel de control: Interruptor automático de 15 A; interruptor magnético; relé térmico; vatímetro; temporizadores; lámparas (rojo/verde/amarillo/blanco).
Placa de datos/Software: Los puntos de medición deberán cubrir, como la succión y descarga del compresor, la entrada y salida del condensador. Salida, entrada y salida del dispositivo de expansión, salida del evaporador y temperatura ambiente.
Número, tipo y ubicación de los sensores declarados. Interfaz: red cableada o interfaz USB a un PC host. Software para Windows 10/11 con diagrama de Mollier y de presión-entalpía, y registro de datos.
