1. Descripción
El flujo a través de capas de partículas es un fenómeno común en la ingeniería de procesos. En reactores, los lechos fijos y fluidizados están sometidos al flujo de líquidos y gases. La separación de sólidos de suspensiones mediante filtración de torta y filtración en profundidad es otra área de aplicación.

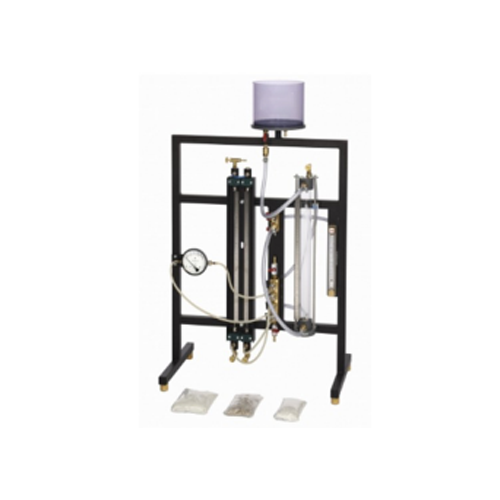

Con CE 117 se pueden investigar los principios de la mecánica de fluidos implicados en el flujo a través de lechos fijos y fluidizados. Para ello, se proporciona un tanque de prueba rellenable de vidrio, a través del cual se puede hacer fluir agua por ambos extremos. Una placa de metal sinterizado sirve como base para los sólidos a granel.
El agua de la conexión de agua del laboratorio fluye hacia el tanque de prueba. Para investigar el flujo a través de lechos fijos, el agua entra al tanque de prueba por la parte superior. Fluye a través del lecho fijo y la placa de metal sinterizado y pasa por un distribuidor hasta la salida.
La configuración experimental se puede modificar mediante acoplamientos rápidos. Esto también permite invertir el flujo a través del tanque de prueba e investigar lechos fluidizados. El agua fluye hacia arriba a través de la placa de metal sinterizado porosa y el lecho fijo. Si la velocidad del agua es inferior a la denominada velocidad de fluidización, el flujo simplemente pasa a través del lecho fijo. A velocidades superiores, se forma un lecho fluidizado. El agua fluye desde la cabecera del tanque de prueba hacia un tanque de expansión. Desde allí, fluye hacia la salida.
Independientemente de la configuración específica, el caudal se ajusta mediante una válvula y se indica mediante un caudalímetro. Para determinar la pérdida de presión a través del lecho fijo o del lecho fluidizado, se proporcionan dos manómetros con diferentes rangos de medición. El manómetro deseado se selecciona mediante válvulas.
2. Detalles técnicos
Investigación de las propiedades de lechos fijos y fluidizados sometidos a flujo de líquido
Depósito de ensayo de vidrio con medio filtrante sinterizado en su base
Depósito de ensayo extraíble para llenado
Flujo descendente para el estudio de lechos fijos
Flujo ascendente para el estudio de lechos fluidizados
Caudalímetro con válvula de ajuste
2 manómetros con diferentes rangos de medición para medir la pérdida de presión a través del depósito de ensayo, regla de acero para medir la altura del lecho fijo o fluidizado
3. Datos técnicos
Depósito de ensayo
Longitud: 510 mm
Diámetro interior: aprox. 37 mm
Material: Vidrio DURAN
Medio filtrante
Espesor: 2 mm
Material: Metal sinterizado
Depósito de expansión
Capacidad: aprox. 4500 ml
Material: PVC
Rangos de medición
Caudal: 82…820 ml/min
Presión diferencial:
2 x 0…500 mm CA
1 x 0…250 mbar
Altura: 10…500 mm
