Equipo de educación vocacional de flujo de agua subterránea HM167 para laboratorio escolar Equipo de experimento de transferencia térmica Descripción
Los flujos de agua subterránea consideran, entre otras cosas, la extracción de agua subterránea de pozos y pozos de excavación. La comprensión de los principios hidrológicos del flujo de agua subterránea es útil al diseñar estructuras confiables como pozos de excavación o sistemas de drenaje.

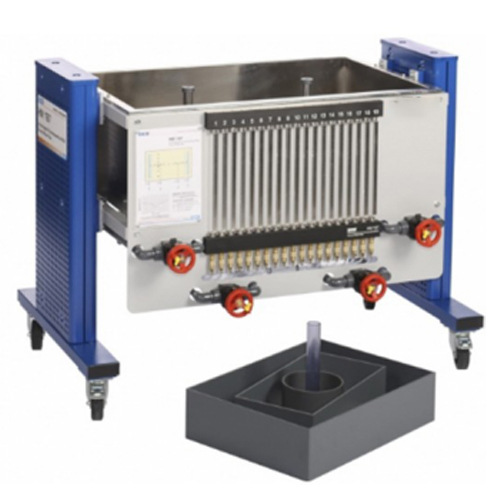

HM 167 permite investigaciones tridimensionales de los flujos de agua subterránea. El entrenador consta de un tanque con relleno de arena. Se pueden colocar varios modelos en el lecho de arena.
El agua se suministra al tanque a través de dos tubos horizontales de costura abierta que se pueden activar por separado a través de válvulas. Esto da como resultado varias posibilidades de experimentos con agua subterránea que fluye. La investigación de varias extracciones se ve facilitada por dos pozos con tubos de costura abierta, que también se activan individualmente a través de válvulas. Tres modelos diferentes permiten el estudio de pozos de excavación.
En la parte inferior del tanque hay conexiones de medición dispuestas ortogonalmente para detectar los niveles de agua subterránea. Los niveles de agua subterránea se muestran en 19 manómetros de tubo. Detalles técnicos
Especificación
investigación de los flujos de agua subterránea
tanque de acero inoxidable como sección experimental para ser llenado con arena gruesa
suministro de agua a través de 2 tubos de costura abierta
drenaje de agua a través de 2 pozos con tubos de costura abierta en la sección experimental
las alimentaciones y descargas de agua se pueden ajustar por separado mediante válvulas
19 conexiones de medición con filtros para detectar los niveles de agua subterránea, dispuestas ortogonalmente al fondo del tanque
2 modelos diferentes para pozos de excavación
1 modelo para estructura con fondo impermeable
Niveles de agua subterránea mostrados en los 19 manómetros de tubo.
Datos técnicos
Tanque
Material: Acero inoxidable
contenido, LxAnxAl: 1000x615x350mm
19 conexiones de medición en el fondo del tanque
Modelos de plastico
foso de excavación, LxAnxAl: 610x464x150mm
foso de excavación, LxAnxAl: 256x464x150mm
estructura con fondo impermeable
ØxH: 180x150mm, tubo interior ØxH: 40x330mm
Rangos de medida
presión: 19x 0… 300mmWC
