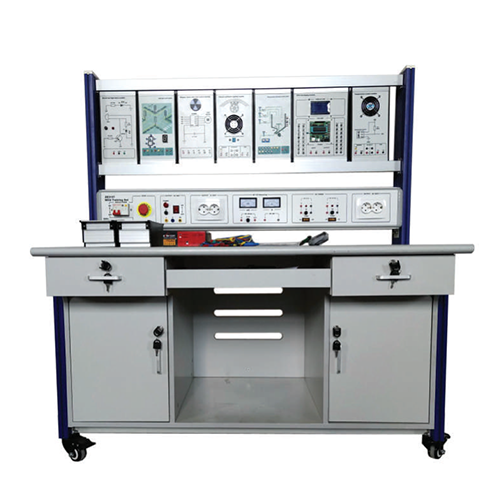

Banco de entrenamiento escolar para microcontroladores ZE3157, equipo de laboratorio escolar, equipo de capacitación eléctrica educativa. Características:
El sistema universal de entrenamiento de microcontroladores utiliza una caja con marco de aleación de aluminio, y la parte frontal de la placa base experimental está pintada con diagramas de identificación de componentes, correspondientes a la instalación del componente DIP, lo que facilita a los estudiantes su comprensión. La parte posterior de la placa experimental se instala mediante el proceso SMD, y toda la placa incluye diagramas de circuitos y diagramas de PCB, lo que facilita el aprendizaje y la consulta. La placa base de la CPU es conectable y reemplazable, y puede ser STC STC12C5A60S e Intel AT89S52. También se puede reemplazar la placa base con AVR, PIC, MSP430, serie STM103, ARM7, CPLD o FPGA.
El usuario descarga el programa experimental del PC a la CPU de la placa base para su funcionamiento mediante un cable RS232 o USB.
También se pueden realizar experimentos de simulación con el programa mediante un cable de descarga. El puerto de E/S del microcontrolador y el puerto del circuito integrado digital cuentan con pines de 1 mm y conectores chapados en oro de 2 mm, que pueden realizar acciones específicas (consulte los detalles de los experimentos en la guía experimental) y facilitar diversos experimentos de expansión. La separación entre pines de 1 mm es de 2,54 mm. Durante el experimento, se puede utilizar un cable de 1 mm como cable de conexión.
El módulo de hardware cuenta con una o dos rutinas de aplicación que proporcionan plantillas de ingeniería y programas fuente, y cada ejemplo tiene un archivo grabado para referencia del usuario. Los chips utilizados en el módulo de hardware incluyen introducciones funcionales detalladas, esquemas de circuitos y casos de aplicación. Esta caja experimental es de amplio uso para la formación experimental en universidades de grado y de vocación.
Especificaciones técnicas:
Módulo de hardware:
Módulo de comunicación serie
Módulos de comunicación 485
Módulo serie-paralelo
Módulo paralelo-serie
Módulo de matriz de puntos de dos colores
Módulo de tubo Nixie de ocho dígitos (dinámico) Escaneo)
Módulo de tubo Nixie de un bit (unidad estática)
Módulo OLED
Módulo LCD 1602
Módulo LCD 12864
Módulo de pantalla a color TFT
Módulo de tarjeta SD
Módulo de reloj DS1302
Módulo 74HC573
Módulo 74HC138
Módulo de comunicación por infrarrojos
Lámpara de agua corriente de un solo color
Lámpara de agua corriente de colores
Luz de dos colores
Luz de color
Botones independientes de 8 posiciones
Teclado matricial de 16 bits
Joystick de cinco direcciones
Zumbador
Módulo E2PROM de puerto serie 24C02
Módulo de conversión AD/DA
Módulo de relé
Motor paso a paso
Motor de CC
tpsofsnrmduletsniamdi
desplazamiento, aceleración y presión
Módulo de alimentación: Un conjunto de 5 V, 3,3 V y 1,8 V cada uno
Experimentos compatibles:
Reinicio de bloque de memoria
Conversión de código binario a BCD
Conversión de código binario a ASCII
Movimiento de bloque de memoria
Tabla de salto de programa Disposición de datos
Experimento de puerto E/S
Relé Control
74LS138,573 aplicaciones
Experimento PWM
Experimento de control de audio
Conversión serie-paralelo
Conversión paralelo-serie
Experimento de contador:
Experimento de interrupción externa
Experimento de temporizador
Experimento de conversión DA/AD
Experimento de visualización de tubo Nixie (escaneo dinámico)
ixidinad
Experimento de visualización con escaneo de teclado
Experimento de reloj electrónico
Comunicación serie de microcomputadora de un solo chip
Control de motor de CC
Control de motor paso a paso
Experimento de sensor
Liqucaldlarnosay
Aplicación de balancín de cinco vías
Experimento de tarjeta SD
Taximetro
Controlador de timbre automático
Circuito de control de fotocopiadora
Controlador de lavadora automática
Circuito de bloqueo de contraseña digital
Frecuenciador simple
Semáforo
Reloj electrónico
Consola de juego de tira y afloja
Máquina expendedora simple de monedas
Contador de suma de base arbitraria
Contador decimal multifuncional
Diseño e implementación de generador y detector de secuencia 1011
Circuito de control de tráfico en intersecciones de ferrocarril y carretera
Diseño e implementación de convertidor de código
Partido de baloncesto Temporizador
Sistema de control automático de ascensores
Diseño de circuito de control de tiempo de baloncesto de 30 segundos
Controlador de faroles para festivales
