1. Introducción al equipo
1.1 Descripción general
A través de experimentos relevantes, el inversor de este dispositivo de capacitación puede ayudar a los estudiantes a familiarizarse con el uso de varios componentes de control industrial, dominar sus principios y métodos de control y cultivar los conocimientos y habilidades correspondientes de los estudiantes. Es adecuado para escuelas vocacionales superiores, colegios universitarios, escuelas vocacionales secundarias y escuelas técnicas. Evaluación de la capacitación docente y de habilidades en carreras relacionadas.
El convertidor de frecuencia (Variable-frequency Drive, VFD) es un dispositivo de control de potencia que aplica tecnología microelectrónica y tecnología de conversión de frecuencia para controlar la velocidad y otro rendimiento de los motores de CA al cambiar la frecuencia de la fuente de alimentación cuando el motor está funcionando.

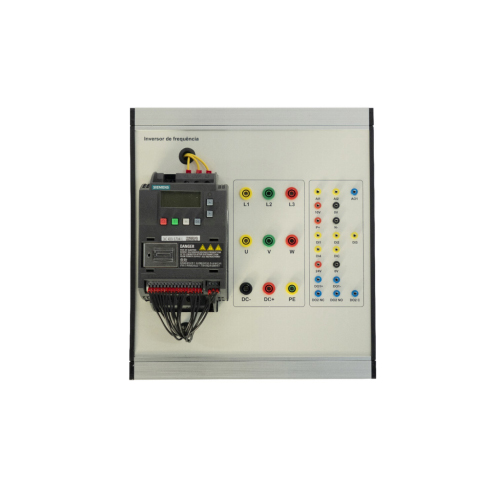

La caja colgante del convertidor de frecuencia es un dispositivo eléctrico que se utiliza principalmente para controlar la regulación de la velocidad de conversión de frecuencia de los motores de CA. Ajusta la velocidad del motor cambiando la frecuencia de la fuente de alimentación, logrando así un control preciso de la velocidad y ahorro de energía
El convertidor de frecuencia se compone principalmente de rectificador (CA a CC), filtrado, inversor (CC a CA), unidad de frenado, unidad de accionamiento, unidad de detección, unidad de microprocesamiento, etc. El inversor se basa en la conmutación del IGBT interno para ajustar el voltaje y la frecuencia de la fuente de alimentación de salida, y proporciona el voltaje de suministro de energía requerido de acuerdo con el entorno de trabajo real y las necesidades de trabajo del motor, logrando así el propósito de ajustar la velocidad del motor. Además, el convertidor de frecuencia también tiene algunas funciones de protección para el motor, como sobrecorriente, sobretensión, protección contra sobrecarga, etc.
1.2 Características
1. La caja colgante adopta una estructura de marco de polietileno, que es simple y elegante en general. Se instala un perfil de aluminio en la parte inferior, que se puede mover de manera flexible y la posición se puede ajustar individualmente de acuerdo con la condición de la viga transversal.
2. Equipado con convertidor de frecuencia Siemens y totalmente equipado.
3. La combinación de software y hardware permite completar el contenido de la capacitación práctica para una variedad de temas.
4. La caja colgante para capacitación práctica tiene un buen sistema de protección de seguridad.
2. Parámetros técnicos
(1) Potencia de entrada: trifásica 380 V ± 10 % 50 Hz
(2) Dimensiones generales: 260 mm × 200 mm × 300 mm
(3) Capacidad total de la máquina: aproximadamente 2 KVA
(4) Peso: aproximadamente 2,5 kg
(5) Temperatura ambiente: -10 ℃ ～ +40 ℃
(6) Humedad relativa: <85 % (25 ℃)
4. Lista de experimentos
Experimento 1 Control del motor mediante convertidor de frecuencia
Experimento 2 Control del motor mediante convertidor de frecuencia, experimento de arranque y parada/botón externo combinado con control analógico
Experimento 3 Control del inversor de motor asíncrono de jaula de ardilla trifásico/control de múltiples velocidades
Experimento 4 Arranque en estrella de motor asíncrono de jaula de ardilla trifásico mediante regulación de velocidad del convertidor de frecuencia
