Equipo de laboratorio de energía renovable

Banco de trabajo para formación en energía fotovoltaica fuera de la red Equipos de enseñanza Tecnología educativa Formación en energías renovables Sistema de enseñanza de energía solar

Artículo No.: TB-230117R-004
Banco de trabajo para formación en energía fotovoltaica fuera de la red TB-230117R-004. Equipo de tecnología educativa. Entrenador de energías renovables. Sistema de enseñanza de energía solar.
Consultar
Descripción

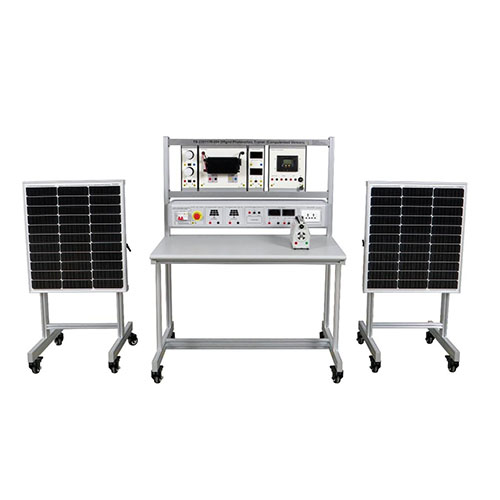

Banco de trabajo para formación en energía fotovoltaica fuera de la red TB-230117R-004. Equipo de tecnología educativa. Entrenador de energías renovables. Sistema de enseñanza de energía solar.

1. Introducción del producto
1.1 Descripción del producto
Este equipo es un sistema de enseñanza y capacitación en generación de energía fotovoltaica, diseñado para estudiantes. Simula el proceso real de generación de energía fotovoltaica mediante una estructura modular, integrando funciones de generación, almacenamiento, inversión de carga y monitorización de datos. El equipo está basado en una estructura de aleación de aluminio y equipado con cuatro ruedas universales para facilitar su movilidad. Su espacioso escritorio permite realizar operaciones experimentales en múltiples escenarios y funciones de monitorización remota, satisfaciendo así las necesidades de enseñanza teórica y práctica.
El equipo se centra en la visualización teórica y la operación práctica. Mediante la simulación del proceso real de generación de energía fotovoltaica, la riqueza de datos de monitorización y la combinación flexible de módulos, ayuda a los estudiantes a dominar el principio de funcionamiento de los nuevos sistemas de generación de energía, la depuración de equipos y la resolución de problemas. Es una plataforma de formación ideal para la enseñanza de la tecnología fotovoltaica.

1.2 Características del producto
1. Simulación de generación de energía fotovoltaica
El panel fotovoltaico genera corriente continua tras recibir luz y realiza un seguimiento del punto de máxima potencia mediante el controlador solar MPPT (12/24 V, 30 A) para optimizar la eficiencia de conversión de energía.
Admite salida de doble canal para "fotovoltaica 1" y "fotovoltaica 2", y permite comparar el rendimiento de la generación de energía en diferentes condiciones de iluminación.
2. Monitoreo de datos multiparámetro
Módulo de medición: equipado con voltímetro CA/CC y amperímetro (como CA 250 V/5 A, CC 50 V/10 A), el medidor mecánico de CA muestra los datos de generación de energía en tiempo real.
Unidad de monitoreo de la caja de alimentación: voltímetro CC integrado (30 V), amperímetro (10 A), información intuitiva sobre el estado de carga y descarga de la batería. 3. Inversión y control de carga
Módulo inversor: Convierte la energía de 12 V CC de la batería en energía de 230 V CA/50 Hz, lo que permite una carga continua de 600 W y un pico de 1200 W.
Módulo de carga: Contiene bombillas LED CA/CC (220 V CA/5 W, 12 V CC/5 W), lo que permite verificar el estado de funcionamiento de la carga en diferentes modos de suministro de energía.
Expansión de carga portátil: Conecta dispositivos externos a través de una toma de 220 V CA para ampliar los escenarios experimentales.
4. Almacenamiento de energía y protección de seguridad
Unidad de batería: Almacena energía fotovoltaica y permite experimentos con suministro de energía fuera de la red eléctrica.
Disyuntor + interruptor de parada de emergencia: Mecanismo de protección de doble circuito que corta rápidamente el suministro de energía en caso de emergencia.
Protección con fusibles graduados (5 A/10 A/20 A): Se adapta a los requisitos de protección contra sobrecorriente de los diferentes módulos. 5. Expansión experimental y depuración
Conecte cada módulo mediante un cable eléctrico de seguridad de 4 mm (rojo/negro/amarillo/azul/bicolor) para construir el circuito con flexibilidad. El sensor de luz portátil ayuda a analizar la relación entre la intensidad de la luz y la eficiencia de generación de energía.

2. Especificaciones técnicas
Panel solar fotovoltaico: CC 12 V/60 W (monocristalino) 670 mm x 590 mm
Alimentación: monofásica, trifásica, CA 220 V
Carga portátil: 10 Ω/4 A
Dimensiones: 1060 mm x 630 mm x 1380 mm
Peso: ≤300 kg

3. Nombre de los componentes del producto y presentación de sus funciones
3.1 Cuerpo principal del producto
N.° Nombre Cantidad
1 Paneles fotovoltaicos 2
2 Componentes del módulo del equipo 1
3 Caja de alimentación del equipo 1
4 Carga portátil 1

3.2 Componentes del módulo del producto
N.° Nombre Cant.
1 Módulo del controlador solar 1
2 Módulo inversor 1
3 Módulo de medición de CA 1
4 Módulo de carga 1

3.3 Caja de alimentación del producto
N.° Nombre Cant.
1 Disyuntor 1
2 Interruptor de parada de emergencia 1
3 Salida FV 1
4 Salida FV 2 1
5 Batería 1
6 Voltímetro de CC 1
7 Amperímetro de CC 1
8 Toma 1

3.4 Accesorios del producto
N.° Nombre Cant.
1 Cable 2
2 Sensor de luz portátil 1
3 Cargador 1
4 Cable USB 1
5 Memoria USB 1
6 Fusible (20 A) 3
7 Fusible (10 A) 3
8 Fusible (5 A) 3
9 Cable de alimentación 3
10 Cable eléctrico de seguridad de 4 mm (negro) 6
11 Cable eléctrico de seguridad de 4 mm (azul) 5
12 Cable eléctrico de seguridad de 4 mm (rojo) 6
13 Cable eléctrico de seguridad de 4 mm (amarillo) 5
14 Cable eléctrico de seguridad de 4 mm (bicolor) 5

4. Lista de experimentos didácticos del producto
(1) Experimento de generación de energía con diferentes ángulos de luz
(2) Experimento de carga portátil
(3) Experimento de paneles fotovoltaicos en serie
(4) Experimento de paneles fotovoltaicos en paralelo
(5) Experimento de carga de batería (cargador)
(6) Experimento grupal de generación de energía fotovoltaica
