TB240116S44 Conversión de energía en una central eólica. Equipo educativo escolar. Banco de trabajo para formadores profesionales. Equipo de formación en energías renovables.
I. Descripción general del producto
1.1 Descripción general

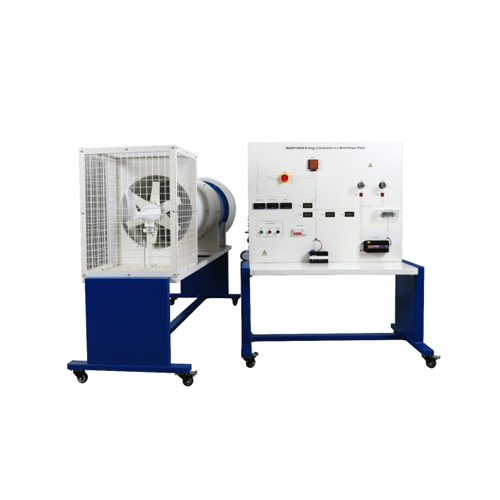

El montaje experimental consta de un túnel de viento y una unidad de control. El túnel de viento contiene una planta de energía eólica a escala de laboratorio y un ventilador axial. El rotor y el generador son los elementos principales de una planta de energía eólica. La unidad de control incluye los elementos de control del ventilador axial, componentes para el almacenamiento de energía eléctrica y consumidores eléctricos.
El ventilador axial genera el flujo de aire necesario para poner en movimiento rotatorio el rotor de la planta de energía eólica. Los enderezadores de flujo de aire garantizan un flujo constante con baja turbulencia. El generador convierte la energía cinética del rotor en energía eléctrica. Esta energía se suministra a un sistema independiente que no está conectado a la red eléctrica. Un controlador de carga en la batería proporciona almacenamiento intermedio de la energía eléctrica. La energía eléctrica puede ser utilizada por cargas eléctricas. Se pueden usar dos bombillas como consumidores. Alternativamente, también se pueden conectar consumidores externos (por ejemplo, calefactores). No existe ninguna conexión a la red pública. La velocidad del viento se varía modificando la velocidad del ventilador. Se registran los siguientes valores medidos: velocidad del viento antes y después del rotor, velocidad del rotor, voltaje y corriente. Los valores medidos se visualizan en una pantalla digital. Conversión de energía en un ventilador axial en una central eólica.
1.2 Características
1. El producto ofrece un excelente rendimiento en seguridad eléctrica, con un diseño de protección y una conexión a tierra de alta fiabilidad.
2. El diseño del producto es atractivo y de estructura sencilla.
3. El producto incorpora medidas anticorrosión y materiales robustos, lo que le confiere resistencia y durabilidad, extendiendo considerablemente su vida útil.
4. El producto cuenta con diversos módulos experimentales y permite realizar pruebas en distintas condiciones.
II. Parámetros de rendimiento
2.1 Parámetros técnicos
Alimentación eléctrica: trifásica de cinco hilos, 380 V CA
Caudal máximo: 5 m³/s
Potencia máxima: 1,5 kW Rotor: Ø 510 mm Generador
Potencia máxima: 60 W
Tensión: 12 V CC
Corriente de carga máxima: 5 A Batería
Tensión: 12 V CC
Capacidad: 8 Ah Carga eléctrica (bombilla)
Tensión: 12 V CC
Potencia: 55 W cada una Rango de medición
Velocidad del viento: 1…40 m/s (encender el inversor)
Velocidad: 0…3000 min⁻¹
Tensión: 0…20 V CC
Corriente: -25…25 A; 0…32 A V, 50 Hz, trifásica; 400 V, 60 Hz, trifásica; 230 V, 60 Hz, trifásica; 400 V, ... UL/CSA
Condiciones ambientales de trabajo: temperatura ambiente de -10 ℃ a +40 ℃, humedad relativa < 85 % (25 ℃). 2.2 Dimensiones y peso
Dimensiones 1: 2630 mm x 910 mm x 1700 mm
Peso 1: <340 kg
Dimensiones 2: 1480 mm x 820 mm x 1810 mm
Peso 2: <192 kg
III. Lista de componentes e introducción detallada
3.1 Partes principales
Número Nombre
1 Red de protección
2 Placa de flujo
3 Turbina eólica
4 Anemómetro
5 Ventilador axial
6 Banco de pruebas
7 Ruedas universales
3.2 Partes eléctricas
Número Nombre
1 Controlador de la turbina eólica
2 Interruptor de carga
3Bombilla de carga
4 Voltímetro
5 Amperímetro
6 Anemómetro delantero
7 Anemómetro trasero
8 Tacómetro
9 Disyuntor con dispositivo de protección contra fugas
10 Calentador
11 Inversor
12 Batería
13 Botón de arranque del inversor
14 Botón de parada del inversor
15 Botón de ajuste de velocidad
16 Interfaz del anemómetro delantero
17 Interfaz del anemómetro trasero
18 Cable de alimentación
19 Interfaz de salida de la turbina eólica
3.3 Accesorios Número de pieza Nombre
1 Cargador de baterías
IV. Lista de configuración del producto
N.° Nombre Cantidad
1 Red de protección 1
2 Placa de equilibrado de corriente 1
3 Turbina eólica 1
4 Anemómetro 2
5 Ventilador axial 1
6 Banco de pruebas 1
7 Ruedas universales 8
8 Controlador de turbina eólica 1
9 Interruptor de carga 1
10 Indicador de carga2
11 Voltímetro 2
12 Amperímetro 2
13 Anemómetro delantero 1
14 Anemómetro trasero 1
15 Tacómetro 1
16 Disyuntor con dispositivo de protección contra fugas 1
17 Calentador 1
18 Inversor 1
19 Batería 1
20 Botón de arranque del inversor 1
21 Botón de parada del inversor 1
22 Botón de ajuste de velocidad 1
23 Cargador de batería 1
V. Lista de experimentos
Experimento 1: Función y principio de regulación de velocidad del ventilador axial del túnel de viento
Experimento 2: Experimento de carga de la batería de la turbina eólica
Experimento 3: Experimento de iluminación con la turbina eólica en funcionamiento
Experimento 4: Experimento de calentamiento simulado con la turbina eólica en funcionamiento
