ZMP0001H Banco de trabajo neumático bidireccional para equipos didácticos de laboratorio universitario, sistema electrohidráulico y electroneumático para enseñanza
1. Introducción del producto
1.1 Descripción del producto

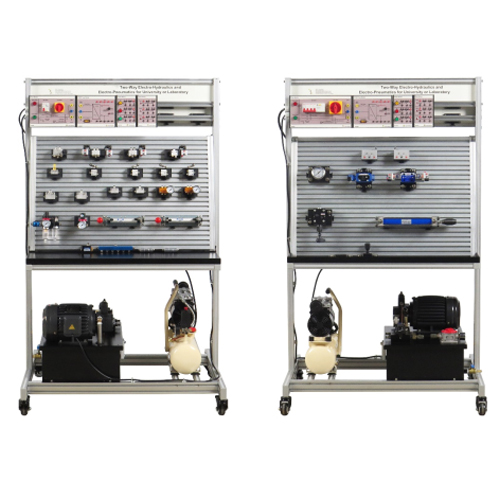

El Dispositivo Experimental Electrohidráulico y Electroneumático Bidireccional es una plataforma experimental integral diseñada para universidades, centros de formación profesional y laboratorios. Este dispositivo integra tres módulos técnicos principales: control eléctrico, transmisión hidráulica y transmisión neumática, lo que permite a los estudiantes realizar experimentos de diversos niveles, desde la identificación de componentes básicos hasta la integración de sistemas complejos. Mediante este dispositivo, los usuarios pueden aprender el diseño, la instalación, la depuración y el diagnóstico de fallos de circuitos hidráulicos y neumáticos, y dominar los principios y aplicaciones de los sistemas de control electrohidráulico/neumático.
1.2 Características del producto
Diseño modular: Los módulos hidráulico, neumático y eléctrico están dispuestos de forma independiente, lo que facilita las demostraciones didácticas y el manejo por parte de los estudiantes.
Función de control bidireccional: Admite modos de control eléctrico y manual, lo que permite una conmutación flexible para adaptarse a diferentes necesidades experimentales.
Seguro y fiable: Equipado con múltiples medidas de seguridad, incluyendo protección contra sobrecargas, parada de emergencia y protección contra fugas.
Estructura visualizada: Los componentes principales presentan un diseño transparente o abierto, lo que facilita la observación de la estructura interna y el proceso de funcionamiento.
Amplio contenido experimental: Incluye diversos proyectos experimentales, como circuitos básicos, control lógico, control secuencial y control combinado electrohidráulico/eléctrico.
Soporte integral: Proporciona instrucciones experimentales detalladas, listas de componentes y manuales de mantenimiento para facilitar la enseñanza y el autoaprendizaje.
Altamente ampliable: Permite el diseño de circuitos personalizados para satisfacer las necesidades de experimentos innovadores e investigación científica.
2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación neumática: Monofásica, trifásica, CA, 220 V ± 10 %, 50 Hz
Alimentación hidráulica: Trifásica, quintil, CA, 380 V ± 10 %, 50 Hz
2.2 Parámetros externos del equipo
Dimensiones: 1025 mm x 710 mm x 1710 mm
Peso: ≤ 200 kg
3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal del producto
N.° Nombre Cantidad
1 Sección del módulo 1
2 Sección de componentes 32
3 Placa posterior 1
4 Estación hidráulica 1
5 Bomba de aire 1
3.2 Módulo neumático del producto
N.° Nombre Cantidad
1 Módulo de alimentación hidráulica 1
2 Módulo de alimentación de 24 V 1
3 Módulo de botones 1
4 Módulo de relé 1
3.3 Sección del módulo hidráulico del producto
N.° Nombre Cantidad
1 Módulo de alimentación hidráulica 1
2 Módulo de alimentación de 24 V 1
3 Módulo de botones 1
4 Módulo de relés 1
3.4 Componentes hidráulicos del producto
N.° Nombre Cantidad
1 Módulo de cilindro hidráulico de doble efecto 1
2 Válvula de mariposa 1
3 Válvula direccional solenoide de cuatro vías y tres posiciones (O) 1
4 Válvula direccional manual de cuatro vías y dos posiciones 1
5 Válvula de retención 1
6 Bloque distribuidor de aceite (con manómetro hidráulico) 1
7 Microinterruptor de rodillo 2
8 Válvula de alivio de acción directa 1
3.5 Componentes neumáticos del producto
N.° Nombre Cantidad
1 Válvula de control direccional manual de cinco vías y dos posiciones 1
2 Válvula de control direccional solenoide de cinco vías y tres posiciones (sello central) 1
3 Válvula solenoide simple de cinco vías y dos posiciones 1
4 Válvula solenoide simple de tres vías y dos posiciones (normalmente cerrada) 1
5 Válvula de mariposa monofásica 1
6 Válvula mecánica de leva rodante de dos vías 4
7 Válvula de doble presión 2
8 Válvula de lanzadera 2
9 Manómetro 2
10 Unidad doble 1
11 Válvula reductora de presión 1
12 Cilindro de doble efecto 2
13 Válvula de escape rápido 1
14 Válvula de escape neumática multilínea 1
15 Válvula de retención 2
3.6 Accesorios del producto
N.° Nombre Cant.
1 Manguera hidráulica (1,5 m) 2
2 Manguera hidráulica (1 m) 5
3 Manguera hidráulica (0,6 m) 5
4 Cable eléctrico de seguridad de 2 mm (negro, 1 m) 15
5 Cable eléctrico de seguridad de 2 mm (rojo, 1 m) 15
6 Cable eléctrico de seguridad de 4 mm (amarillo, 0,25 m) 4
7 Cable eléctrico de seguridad de 4 mm (bicolor, 0,25 m) 4
8 Cable eléctrico de seguridad de 4 mm (azul, 0,25 m) 4
9 Llave Allen 1
10 Tijeras para mangueras neumáticas 1
11 Fusible (3 A) 5
12 Conector recto reductor neumático 2
13 Conector en T 3
14 Conector de cuatro vías 2
Cinta de PTFE 5
Manguera de aire de 20 m 1
Lista de experimentos didácticos
(1) Uso de la válvula direccional neumática doble
(2) Uso de la válvula de lanzadera
(3) Uso de la válvula mecánica de rodillos
(4) Uso de la válvula de escape rápido
(5) Uso de la válvula reductora de presión
(6) Uso de la válvula de retención
(7) Uso de la válvula solenoide
(8) Uso de la válvula de alivio de acción directa
(9) Uso de la válvula solenoide hidráulica
