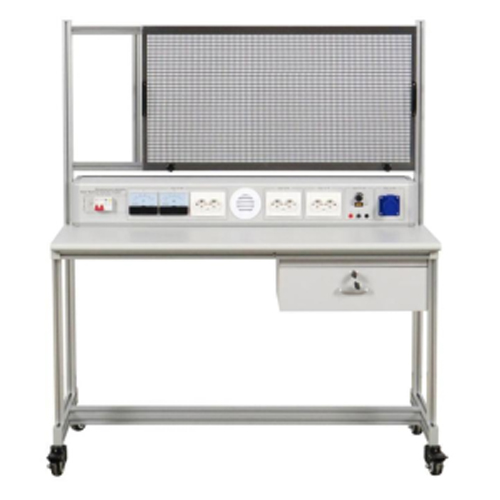

ZE3465 Soporte educativo y de laboratorio "Complejo de ensamblaje eléctrico" Equipo educativo escolar Banco de trabajo para instructores vocacionales Equipo de capacitación eléctrica
1. Introducción del producto
1.1 Descripción del producto
El soporte educativo y de laboratorio "Complejo de Ensamblaje Eléctrico" es un dispositivo de capacitación en cableado eléctrico ecológico, diseñado para la enseñanza, principalmente para la enseñanza práctica de control eléctrico y otras materias. Sus características principales son el uso de materiales ecológicos, su economía, durabilidad, seguridad y practicidad. Su objetivo es ayudar a los estudiantes a dominar la conexión de circuitos, la resolución de problemas y otras habilidades mediante un diseño modular, reduciendo los costos de enseñanza y las dificultades de mantenimiento.
1.2 Características del producto
Diseño de larga duración: resistente a la corrosión y al envejecimiento, con una larga vida útil y menores costos de reemplazo a largo plazo.
Diseño de ahorro de energía: optimiza la estructura del circuito, reduce la pérdida de energía y facilita la capacitación en seguridad de bajo voltaje.
Soporte de capacitación multifuncional: el equipo eléctrico se puede instalar en el bastidor para completar una serie de prácticas de cableado para la capacitación en circuitos clásicos.
Seguro y confiable: utiliza bloques de terminales de 4 mm, enchufes estándar europeos y clavijas industriales impermeables. Los contactos metálicos no son táctiles cuando no están en funcionamiento para evitar que los estudiantes los toquen accidentalmente. La estación de cableado está fabricada con pintura de alto aislamiento, resistente a los arañazos, con un amplio rango de temperatura de funcionamiento, a prueba de polvo y agua, para evitar el riesgo de cortocircuitos causados por salpicaduras de líquidos y entrada de polvo.
Función de protección: El protector contra fugas corta eficazmente todas las salidas. En caso de sobrecarga, cortocircuito o fuga en el circuito, la alimentación se interrumpe para garantizar la seguridad.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de alimentación: CA monofásica trifásica de 220 V ±5% 50 Hz
Condiciones de funcionamiento: temperatura ambiente -10 ℃ a +40 ℃, humedad relativa <85% (25 ℃)
2.2 Dimensiones y peso
Dimensiones:
Banco de pruebas de 1255 mm x 630 mm x 1460 mm (1 unidad)
Marco de rejilla de 950 mm x 500 mm (1 unidad)
Peso: <100 kg
3. Nombres de los componentes del producto e introducción a sus funciones
3.1 Partes principales del producto
N.º Nombre Cant.
1 Parte del marco 1
2 Parte de la caja de alimentación 1
3 Parte del marco de la rejilla 1
3.2 Parte de la caja de alimentación del producto
N.° Nombre Cant.
1 Interruptor principal de alimentación 1
2 Voltímetro de CA 1
3 Amperímetro de CA 1
4 Enchufe europeo 1
5 Puerto de ventilación 1
6 Enchufe europeo 2
7 Enchufe europeo 3
8 Terminal de conexión de seguridad de 4 mm 2
9 Portafusibles 1
10 Potenciómetro 1
11 Interruptor de alimentación de CC 2-30 V 1
12 Enchufe industrial impermeable 1
13 Marco de la rejilla 1
3.3 Accesorios del producto
N.° Nombre Cant.
1 Tubo fusible 5
2 Clip de montaje de plástico 20
4. Lista de experimentos didácticos del producto (consulte el manual de instrucciones experimentales para obtener más detalles)
(1) Uso básico del equipo
