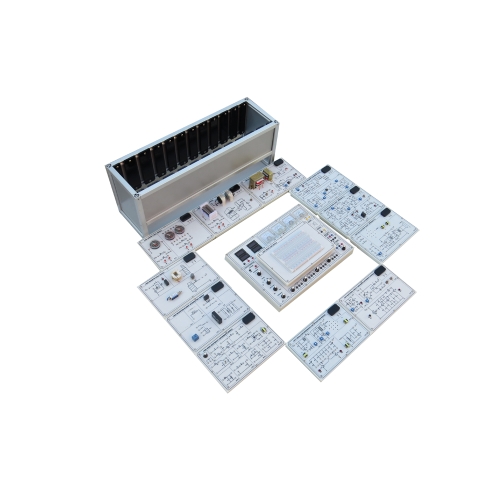

SS1102C Banco de capacitación para la escuela de fundamentos de electricidad y electrónica, equipo de laboratorio para la escuela, equipo educativo para capacitación en electricidad.
1. Introducción al equipo
1.1 Descripción general
Los experimentos que se pueden realizar con este dispositivo abarcan electricidad básica, magnetismo, circuitos electrónicos básicos, características y aplicaciones de otros componentes electrónicos, así como características y aplicaciones de osciladores.
1.2 Características
1. Diseño modular: Gracias a 8 plantillas diferentes, el dispositivo ofrece una configuración experimental flexible, ideal para diversos proyectos experimentales.
2. Orientado a la práctica: El equipo se centra en el desarrollo de la capacidad práctica, permitiendo a los estudiantes aprender en un entorno que simula fallas reales, lo que mejora la practicidad y la interactividad del aprendizaje.
3. Adecuado para estudiantes de diferentes niveles, desde electricidad básica hasta análisis de circuitos complejos, el dispositivo satisface una amplia gama de necesidades de enseñanza. 2. Parámetros técnicos
Potencia de entrada: monofásica trifásica 220 V ± 10 %
Condiciones de funcionamiento: Temperatura ambiente: -10 °C ～ +40 °C Humedad relativa: <85 % (25 °C)
3. Lista de componentes e introducción detallada
3.1 Componentes principales
N.° Nombre
1 Caja de almacenamiento
2 Módulo didáctico para experimentos de electrónica de potencia
3 Módulo de potencia
3.2 Componentes de la caja de potencia
N.° Nombre
1 Indicador LED de 8 dígitos
2 Interruptor de palanca
3 Módulo de altavoz
4 Módulo de alimentación de CA fijo
5 Módulo de fuente de alimentación de CC fijo
6 Módulo regulador de voltaje de CC
7 Módulo de resistencia deslizante
8 Interruptor
9 Generador de funciones
10
11
12
13 Base fija
Nota: El interruptor principal del módulo de alimentación se encuentra a la izquierda.
3.3 Accesorios
N.° Nombre Cantidad
1 Multímetro 1
2 Unidad USB de software 1
3 Cable de alimentación 1
4 Cable de conexión de seguridad de 2 mm Varios
5 Cable de transmisión de programa 1
4. Experimento Lista
Experimento 1: Experimento de la ley de Kirchhoff
Experimento 2: Experimento de prueba del módulo regulador de voltaje
Experimento 3: Experimento de prueba del amplificador de audio
Experimento 4: Experimento de conversión digital-analógica
Experimento 5: Experimento de conversión analógico-digital
Experimento 6: Experimento de prueba del decodificador
Experimento 7: Experimento de prueba de la compuerta NAND 74LS00
Experimento 8: Experimento de prueba del teorema de Thevenin
Experimento 9: Experimento de prueba de líneas de flujo magnético que cortan el campo magnético
Experimento 10: Experimento de prueba de cambio de dirección de la brújula mediante la conmutación de la dirección de la corriente
Experimento 11: Experimento de prueba del circuito serie RC
Experimento 12: Experimento de prueba de la característica del tubo de efecto de campo FET
