Tubo de Pitot estático HM 162.50. Equipo educativo escolar. Banco de trabajo para instructores vocacionales. Equipo experimental de mecánica de fluidos.
1. Descripción

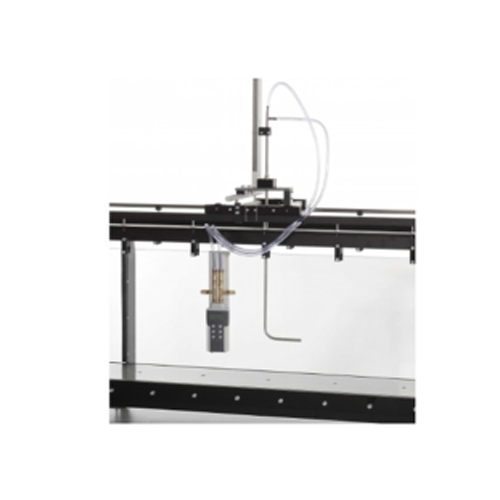

El tubo de Pitot estático HM 162.50 se utiliza para medir la velocidad del flujo en el canal experimental HM 162. Mide la presión estática y la presión total en cualquier punto del flujo. La diferencia de presión corresponde a la presión dinámica, a partir de la cual se puede calcular la velocidad del flujo. La pantalla de presión diferencial indica la presión dinámica.
El tubo de Pitot estático se puede mover verticalmente. Una escala indica la posición vertical correspondiente de la medición.
El HM 162.52 está montado en el portainstrumentos móvil HM 162.59, por lo que puede utilizarse a lo largo y ancho de la sección experimental. 2. Especificaciones
Determinación de la velocidad de descarga en el canal experimental HM 162
Determinación de la velocidad mediante presión diferencial
Soporte con escala vertical para indicar la posición del tubo de Pitot estático
Las mangueras conectan el tubo de Pitot estático y el indicador de presión diferencial a pilas
Se utiliza junto con el HM 162.59
3. Datos técnicos
Escala
0…450 mm
Graduación: 1 mm
Rangos de medición
Presión diferencial: 0…140 mbar
Resolución: 0,1 mbar
