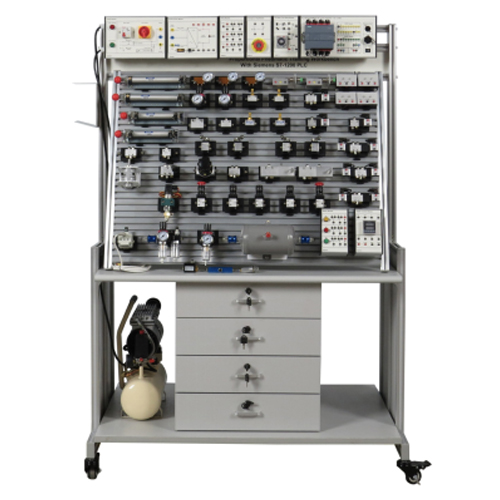

Banco de trabajo neumático proporcional ZMP2106A con PLC Siemens S7-1200. Equipo didáctico para escuelas. Equipo de capacitación en mecatrónica.1. Introducción del producto
1.1 Descripción del producto
Este sistema está diseñado de acuerdo con los requisitos de los experimentos de enseñanza de ingeniería neumática modernos y el contenido general de libros de texto como "Transmisión neumática" y "Tecnología de control neumático". Además de los experimentos convencionales de circuitos de control neumático básicos, este sistema también permite simular experimentos de aplicación de tecnología de control neumático y el diseño de cursos de tecnología neumática, lo que lo convierte en un dispositivo experimental típico de mecatrónica.
Mediante experimentos prácticos y el diseño de cursos, los estudiantes pueden comprender con precisión la estructura de los componentes neumáticos, los principios de control y los métodos de diseño de circuitos neumáticos.
1.2 Características del producto
1. La plataforma experimental está diseñada para satisfacer las necesidades de los estudiantes; cada componente, circuito y control eléctrico puede controlarse de forma independiente.
2. Diseño de estructura modular, simple y práctico. Los diversos componentes neumáticos son módulos independientes, lo que facilita la instalación de la placa de circuitos. Los experimentos pueden realizarse libremente en placas de aluminio comunes. El montaje de diversos circuitos experimentales es sencillo.
3. Ingeniería rápida y fiable, instalación sencilla y conexión práctica.
4. Utiliza componentes industriales estándar, lo que garantiza un rendimiento fiable y seguro.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de alimentación: Monofásica trifásica, 220 V CA, 50 Hz
2.2 Dimensiones y peso
Dimensiones: 1300 mm x 800 mm x 1780 mm
Peso: <200 kg
3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal del producto
N.° Nombre Cantidad
1 Sección de módulo 8
2 Sección de componentes 52
3 Bomba de aire 1
4 Gabinete 4 3.2 Sección del módulo del producto
N.° Nombre Cantidad
1 Caja de suspensión neumática-hidráulica - Alimentación - Monofásica trifásica, 220 V 1
2 Caja de suspensión neumática-hidráulica - Alimentación de 24 V - CA 220 V - Terminal de seguridad de entrada de 4 mm - Terminal de seguridad de salida de 2 mm 1
3 Caja de suspensión neumática-hidráulica - Relé - Terminal de seguridad de 2 mm 1
4 Caja de suspensión neumática-hidráulica - Parada de emergencia - Terminal de seguridad de 2 mm 1
5 Caja de montaje neumático-hidráulica - Relé temporizador - Terminal de seguridad de 2 mm 1
6 Caja de montaje PLC 1
7 Caja de montaje neumático-hidráulica - Contador - Terminal de seguridad de 2 mm 1
8 Caja de montaje neumático-hidráulica - Botón iluminado - Terminal de seguridad de 2 mm 1
3.3 Accesorios del producto
N.° Nombre Cantidad
1 Cable de red Cat5E de 2 metros (amarillo) 1
2 Cable USB con conexión USB en ambos extremos, azul, 1,5 metros 1
3 Cable eléctrico de seguridad de 4 mm, 0,25 m, doble extremo, amarillo 2
4 Cable eléctrico de seguridad de 4 mm, 0,25 m, doble extremo, azul 2
5 Cable eléctrico de seguridad de 4 mm, 0,25 m, doble extremo, bicolor 2
6 Cable eléctrico de seguridad de 2 mm, 100 cm, rojo 15
7 Cable eléctrico de seguridad de 2 mm, 100 cm, negro 15
8 Cable eléctrico de seguridad de 2 mm, 100 cm, azul 2
9 Cable eléctrico de seguridad de 2 mm Cable eléctrico de seguridad de 100 cm, amarillo (15 unidades)
10 Cable eléctrico de seguridad de 2 mm, verde (100 cm)
11 Conector neumático de 4 vías ∮4 (4 unidades)
12 Conector en T RPE4 (6 unidades)
13 Cinta de PTFE (5 unidades)
14 Manguera de aire RPU4*2.5 transparente (60 unidades)
15 Llave hexagonal extendida (9 unidades)
16 Tijeras para manguera de aire TK-3 (1 unidad)
17 Tapón para manguera de aire ∮4 APP4 negro (10 unidades)
18 Cable eléctrico de seguridad de 4 mm, azul (1 unidad)
19 Cable eléctrico de seguridad de 4 mm, amarillo (1 unidad)
4. Lista de experimentos didácticos (consulte el manual de experimentos para obtener más detalles)
(1) Experimento con válvula direccional manual
(2) Experimento con válvula de botón rotativa
(3) Experimento con válvula reductora de presión
(4) Experimento con válvula solenoide
(5) Circuito rectificador de cilindro de simple efecto
(6) Circuito direccional de cilindro de doble efecto
(7) Circuito de regulación de velocidad de cilindro de doble efecto
(8) Protección contra sobrecarga Circuito
(9) Circuito de descarga
(10) Circuito de interruptor de velocidad
(11) Circuito de control de movimiento alternativo continuo de un cilindro
(12) Circuito de control de movimiento alternativo continuo de doble cilindro
(13) Ciclo de acción secuencial de doble cilindro e interruptor eléctrico
(14) Experimento con circuito de retardo
(15) Experimento con válvula de lanzadera
(16) Experimento con válvula de doble presión
(17) Experimento con válvula de escape rápido
(18) Experimento de depuración de comunicación entre PLC y computadora
