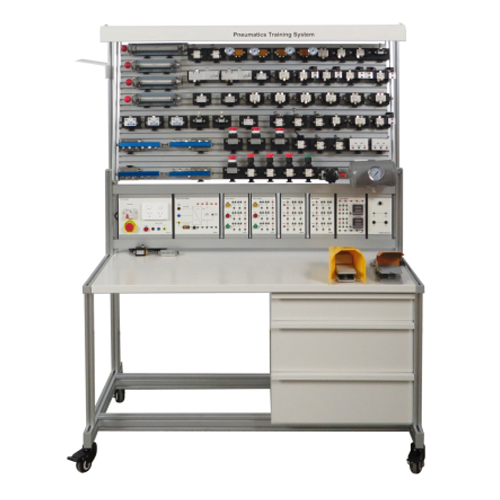

Sistema de entrenamiento neumático, banco de trabajo para instructores vocacionales, banco de laboratorio educativo, equipo didáctico neumático.
Artículo No.: ZMP1112
ZMP1112 Sistema de entrenamiento neumático, banco de trabajo para instructores vocacionales, banco de laboratorio educativo, equipo didáctico neumático.
ZMP1112 Sistema de entrenamiento neumático, banco de trabajo para instructores vocacionales, banco de laboratorio educativo, equipo didáctico neumático.1. Introducción del producto
1.1 Descripción del producto
Este sistema está diseñado de acuerdo con los requisitos de los experimentos modernos de enseñanza profesional de neumática y el contenido general de libros de texto como "Transmisión neumática" y "Tecnología de control neumático". Además de los experimentos convencionales de circuitos básicos de control neumático, este sistema también permite simular experimentos de aplicación de tecnología de control neumático y el diseño de cursos de tecnología neumática, lo que lo convierte en un dispositivo experimental típico de mecatrónica.
Mediante experimentos prácticos y el diseño del curso, los estudiantes pueden comprender con precisión la estructura de los componentes neumáticos, los principios de control y los métodos de diseño de circuitos neumáticos, entre otros.
1.2 Características del producto
(1) Satisface las necesidades de las escuelas
(2) Satisface las necesidades de aplicación práctica de las bases y los sistemas de formación docente
(3) El equipo tiene una estructura sólida y buena estabilidad
(4) Bajo nivel de ruido de funcionamiento
(5) Diseño claro y atractivo
2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación eléctrica: Monofásica, trifásica, CA, 220 V ± 10 %, 50 Hz
2.2 Parámetros externos del equipo
Dimensiones: 1300 mm x 710 mm x 1715 mm
Peso: < 200 kg 3. Introducción del producto
3.1 Cuerpo principal del producto
N.° Nombre Cantidad
1 Módulo 8
2 Componente 62
3 Gabinete 3
4 Rueda universal 4
3.2 Sección del módulo del producto
N.° Nombre Cantidad
1 Caja de alimentación principal 1
2 Caja de alimentación de CC 1
3 Caja de relés 2
4 Caja de pulsadores 2
5 Caja de contador 1
6 Caja de interruptor de pedal 1
3.3 Accesorios del producto
N.º Nombre Cant.
1 Cable de seguridad eléctrico de 4 mm, 0,25 m, doble extremo, bicolor
2 Cable de seguridad eléctrico de 4 mm, 0,25 m, doble extremo, azul
3 Cable de seguridad eléctrico de 4 mm, 0,25 m, doble extremo, amarillo
4 Cable de seguridad eléctrico de 2 mm, 100 cm, rojo
5 Cable de seguridad eléctrico de 2 mm, 100 cm, negro
6 Cable de seguridad eléctrico de 2 mm, 100 cm, amarillo
7 Cable de seguridad eléctrico de 4 mm, 1 m, doble extremo, negro
8 Tijeras para tubos de aire TK-3
9 Conector neumático de tres vías SS-PE-6, blanco, tipo T
10 Conector neumático de cuatro vías ∮6
11 Tubo de aire 6*4
5. Lista de experimentos didácticos con el producto
(1) Experimento de inversión de secuencia lógica de tres cilindros
(2) Circuito de inversión de cilindro de simple efecto
(3) Circuito de control de velocidad de cilindro de simple efecto
(4) Circuito de retardo
(5) Circuito de acción secuencial multicilíndrico
(6) Circuito de control de pistón simple monocilíndrico
(7) Circuito de acción síncrona de doble cilindro
(8) Circuito de aplicación de válvula de lanzadera OR
(9) Circuito de aplicación de válvula de doble presión y compuerta
(10) Circuito de aplicación de válvula de escape rápido
(11) Circuito de control por relé
(12) Experimento con módulo de interruptor de pedal
