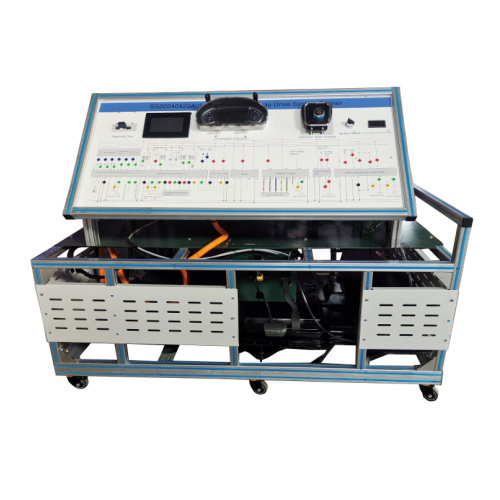

SS20240422A05 Entrenador de Sistemas de Propulsión para Vehículos Eléctricos Puros, Equipo Didáctico de Capacitación Automotriz
Introducción del Producto
Esta plataforma de capacitación es ideal para todo tipo de escuelas de formación profesional, secundaria y preparatoria, para impartir formación teórica y práctica sobre sistemas de propulsión para vehículos de nueva energía. Muestra la estructura y el principio de funcionamiento de estos sistemas, ayuda a los estudiantes a comprender la teoría del control abstracto, diagnostica y detecta fallas mecánicas comunes en estos sistemas y capacita a los estudiantes para analizar y resolver problemas prácticos.
Esta plataforma de capacitación incluye un conjunto de motor de nueva energía, un conjunto de sistema de control de motor, un conjunto de panel de medición y las limas correspondientes.
La plataforma está fabricada con perfiles de aleación de aluminio de alta resistencia. Incorpora 4 ruedas universales (2 con freno y 2 sin freno) en la parte inferior para facilitar su desplazamiento. Configuración básica del equipo
Paquete de baterías y BMS (con comunicación CAN, incluye batería individual, relé de descarga, relé de carga, relé de precarga, sensor de corriente Hall, seguro, interfaz de carga, interfaz de control de baja tensión, módulo de control principal del sistema de gestión de baterías BMS), caja de distribución de alta tensión, controlador VCU, dispositivo de transmisión del motor, cargador integrado, módulo CC-CC, instrumento, toma de carga estándar nacional y pistola de carga, controlador del motor, conjunto de acelerador electrónico, conjunto de mecanismo de cambio, motor síncrono de imán permanente (con sensor de temperatura del motor, transformador rotatorio), dispositivo de freno de disco hidráulico y semieje, dispositivo de transmisión, CAN, etc., detector de fallos, relé de alta corriente, interruptor principal, interruptor de parada de emergencia, batería auxiliar (12 V 45 Ah), soporte móvil con perfiles de aleación de aluminio integrados (con ruedas autoblocantes, panel principal con terminales de detección de instalación), sistema de detector de fallos, manual de operación del equipo. Fallo de funcionamiento
Fallo de práctica 1: Fallo en la terminal 6 del pedal del acelerador
Fallo de práctica 2: Fallo en la terminal 25 del pedal del acelerador
Fallo de práctica 3: Fallo en la terminal 115 del relé de la bomba de agua
Fallo de práctica 4: Fallo en la terminal 120 del relé del ventilador
Fallo de práctica 5: Fallo en la terminal 10 de la temperatura del motor
Fallo de práctica 6: Fallo en la terminal 82 del mecanismo de engranajes
Fallo de práctica 7: Fallo en la terminal F de la batería
Parámetros básicos del sistema de práctica
Especificaciones de la plataforma de práctica: 1850 mm × 1200 mm × 1650 mm
Potencia de entrada: 110 V 50/60 Hz
Tensión de funcionamiento: 12 V CC
