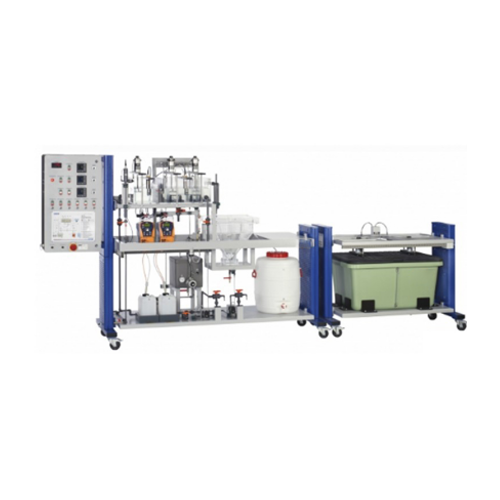

CE 705 Proceso de lodos activados Equipo educativo escolar Banco de trabajo para instructores vocacionales Equipo experimental de mecánica de fluidos
1. Descripción
El proceso de lodos activados es el proceso biológico más importante en el tratamiento de aguas. La norma CE 705 permite demostrar este proceso.
Una bomba bombea agua bruta contaminada con sustancias orgánicas disueltas (materia orgánica) al tanque de aireación. Los microorganismos aeróbicos (lodos activados) del tanque de aireación utilizan la materia orgánica como fuente de nutrición, biodegradándola en el proceso. Dado que los microorganismos aeróbicos necesitan oxígeno, el agua bruta se airea en el tanque de aireación. El lodo activado se mezcla con el agua bruta mediante agitadores. En el clarificador secundario, el lodo activado se separa del agua tratada por sedimentación. Una parte del lodo activado se devuelve al tanque de aireación (lodo de retorno). El agua tratada se recoge en un tanque.
También es posible convertir el amonio en nitrato (nitrificación) y el nitrato en nitrógeno (desnitrificación). Para la desnitrificación, se puede crear una zona sin aireación en el tanque de aireación mediante la instalación de un tabique.
Los siguientes caudales son ajustables: agua bruta, lodos de retorno, recirculación interna para la predesnitrificación y aire. Se pueden controlar la concentración de oxígeno, el valor de pH y la temperatura.
Se proporciona un programa informático para visualizar los estados de funcionamiento y medir los datos. Un esquema del proceso muestra el estado de funcionamiento actual de cada componente y los datos medidos.
Se pueden tomar muestras en todos los puntos relevantes. Para los experimentos se requieren lodos activados de una planta de tratamiento de aguas residuales y tecnología de análisis. Parámetros recomendados:
- DBO5 (demanda bioquímica de oxígeno)
- DQO (demanda química de oxígeno)
- NH4 (amonio)
- NO3 (nitrato)
2. Especificaciones
Tratamiento biológico de aguas residuales
Tanque de aireación con 3 agitadores
Clarificador secundario
Nitrificación y predesnitrificación
Unidad de suministro independiente con 2 agitadores
Todos los caudales relevantes son ajustables
Control de temperatura, pH y concentración de oxígeno
Medición del caudal, temperatura, pH y concentración de oxígeno
Software para adquisición de datos vía USB en Windows 7, 8.1 y 10
Software con visualización de los estados de funcionamiento
Inspección visual con cámara web en PC
3. Datos técnicos
Tanque de aireación
Capacidad de la zona de nitrificación: aprox. 34 L
Capacidad de la zona de desnitrificación: aprox. 17 L
Depósitos
Clarificador secundario: 30 L
Depósito de agua bruta: 200 L
Depósito de agua tratada: 80 L
Caudales
Bomba de agua bruta: máx. 25 l/h
Bomba de retorno de lodos: máx. 25 l/h
Bomba de circulación: máx. 25 l/h
Velocidades (agitadores)
Clarificador secundario: máx. 45 min-1
Restos: máx. 600 min-1 cada uno
Rangos de medición
Caudal:
2…25 l/h (agua bruta)
50…550 l/h (aire comprimido)
Temperatura: 0…40 °C
Ph: 0…14
Concentración de oxígeno: 0…10 mg/l
230 V, 50 Hz, monofásica
230 V, 60 Hz, monofásica; 120 V, 60 Hz, monofásica
